玻璃钢汇线桥架


概况:
  汇线桥架是使电线、电缆、管缆敷设达到标准化、系列化、通用化水平的必要工程结构,我公司总结了钢制桥架多年的使用情况后,自行研制开发了具有高阻燃、重防腐、机械强度高等特定性能的SMC聚脂模压原料,通过机械化模压和拉挤一次成型的玻璃钢汇线桥架。它比钢制汇线桥架的任何一种表面处理,都具有耐腐蚀、绝缘性能高,使用寿命长的优点。该产品于90年通过省级技术鉴定,被国家科委等有关部门确认为91年度国家级新产品,并荣获国家专利权,专利号为89 2 05486.7,93年荣获全国星火计划展洽会金奖。

主要技术性能

1、普通型性能指标

名称
弯曲强度(Mpa)
冲击强度(KJ/m2)
比重(Kg/m
耐25%H2SO4
(g/m2)
耐30%HCL
(g/m2)
耐50%N2OH
(g/m2)
自然老化年数
指标
180
90
1.7~2.0
±2
±2
±2.5
≥20年
备注



浸泡
24h
浸泡
24h
浸泡
24h


2、阻燃型性能指标

名称
氧指数
水平燃烧试验等级
着火危险试验等级
弯曲负载变形温度
指标
≥34.OI
I级(Class)
V-0级(Class)
≥200℃

3、电气型性能指标

名称
漏电起痕指数
表面电阻率
工频击穿强度
体积电阴率
指标
CTI≥600
≥1×1012Ω
≥70kv
≥1×1013ΩCM

4、高强型性能指标

名称
弯曲强度(MPa)
冲击强度(KJ/m2)
比重(Kg/m2)
纤维含量(%)
指标
≥300
≥200
1.9~2.2
30~35

载荷能力:
BHQ-C、P、T

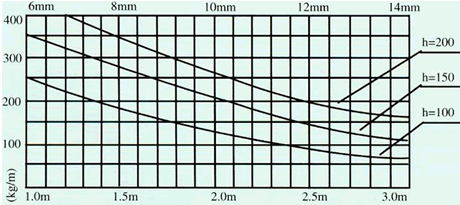

普通型载荷曲线图

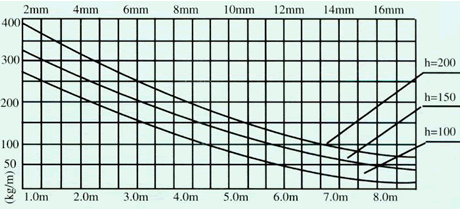

BHQ-DC、DP、DT大跨距重载荷曲线图

安装与维护:
1、 桥架高度为50、100时每端各6只连接孔,高度为150、200时每端各12只连接孔。
2、 支撑间距:支撑间距应小于等于载荷曲线允许载荷和支撑跨距。
3、 桥架宽度:选择电缆桥架的宽度时,应留有一定的备用空位,以便为今后增添电缆用。
4、 隔开敷设:当电力电缆和控制电缆较少时,可以在同一电缆桥架安装,但中间须用隔板
  将电力电缆和控制电缆隔开敷设。
5、 电缆固定:汇线桥架水平敷设时,桥架之间的连接应尽量设置在跨距1/4处。水平走向的
  电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下。

序号
NO

型号
Model

B

h

1

BHQ-DC-1A

BHQ-DP-1A

BHQ-DT-1A

-02

100

100

2

 -03

150

100

3

-04

150

4

-05

200

100

5

-06

150

6

-07

200

7

-08

300

100

8

-09

150

9

-10

200

10

-11

400

100

11

-12

150

12

-13

200

13

-14

500

100

14

-15

150

15

-16

200

16

-17

600

100

17

-18

150

18

-19

200

19

-20

800

100

20

-21

150

21

-22

200

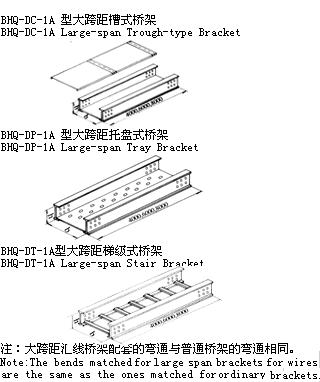

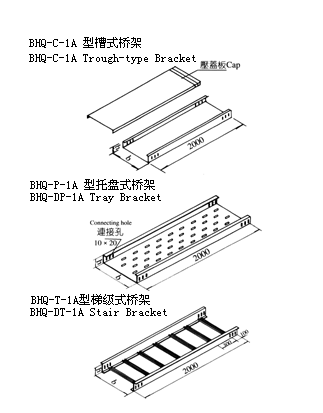

序号
NO

型号
Model

B

h

1

BHQ-C-1A

BHQ-P-1A

BHQ-T-1A

-01

100

50

    2

-02

100

    3

-03

150

100

4

-04

150

5

-05

200

100

6

-06

150

7

-07

200

    8

-08

300

100

9

-09

150

   10

-10

200

   11

-11

400

100

   12

-12

150

  13

-13

200

   14

-14

500

100

15

-15

150

16

-16

200

17

-17

600

100

   18

-18

150

19

-19

200

20

-20

800

100

21

-21

150

22

-22

200
