一、GM3系列高压母线槽：
1、概述：

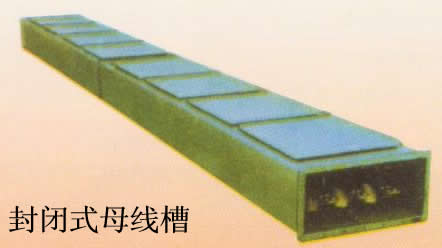

GM3系列高压封闭共箱母线是本公司吸收国内高压母线产品的优点。参照国外同类产品之要求设计生产的新产品，它具有优良的机械特点和电器特性，安全可靠，是高压大电流设备理想的输电设备。GM3高压封闭共箱母线品种齐全，用户可以根据需要选择电流等级和电压等级，高压母线外壳采用弱磁材料，有效地减小了滑流电流引起的发热损耗，并采用高强度高性能的绝缘子支持导电体，具有良好的抗短路电动性能，室外安装好，高压母线具有可靠的防雨结构，并具有良好的接地保护系统，可以确保高压封闭母线长久安全可靠地运行。
2、型号、主要技术参数：
| 序号 |
单元功能 |
备注（标准长度）
|
序号 |
单元功能
|
备注（标准长度）
|
| 1 |
直线段 |
4M.3M.2M.1M |
4 |
膨胀节
|
1M.1
|
| 2 |
水平90o弯头 |
0.8M
+ 0.9M |
5 |
缓动段
|
- |
| 3 |
垂直90o弯头 |
0.8M
+ 0.8M |
6 |
接口(与变压器) |
带穿墙套管 |
1）安装型式：GM3高压封闭共箱母线可以在室外安装。具有防雨、防风结构，维修孔一般向上安装，维修孔需要向下安排时，可以在定货时说明。
2）本品适用于高压变压器与高压柜之间的电气连接，发电机组与引压变压器之间的电气连接。
3）配电方式：3相3线、外壳接地。
4）额定电压： 3.45KV-35KV
5）额定电流：3.45KV-11.5KV 400A-3000A 35KV 100A-1000A
6）额定频率：50HZ
7）箱体：采用弱磁性钢板及铝合金板作箱体外壳。
8）接地保护系统：符合IEC364-5-54系统的要求。
9）防护等级：室内安装型：IP40；室外安装型：IP43
10） 荷载性能：在额定电流下导电体及外壳的温升符合GB763-74交流电高压电器长期工作时的温升要求。
11） 短路性能：动稳定及热稳定试验符合交流高压电器动、试验方法。GB2706-81标准的要求。
12） 绝缘性能：符合GB311.1-83标准要求。
3、高压母线槽
|
额定最高
工作电压
|
3.45（KV）
|
6.3（KV）
|
11.5（KV）
|
35（KV）
|
|
电
流
等
级
A
|
额定
电流
A
|
W
mm
|
H
mm
|
额定
电流
A
|
W
mm
|
H
mm
|
额定
电流
A
|
W
mm
|
H
mm
|
额定
电流
A
|
W
mm
|
H
mm
|
|
400
|
570
|
270
|
400
|
670
|
310
|
400
|
790
|
370
|
200
|
1630
|
770
|
|
600
|
570
|
270
|
600
|
670
|
310
|
600
|
790
|
370
|
400
|
1630
|
770
|
|
800
|
615
|
270
|
800
|
715
|
310
|
800
|
835
|
370
|
600
|
1675
|
770
|
|
1000
|
690
|
270
|
1000
|
790
|
310
|
1000
|
910
|
370
|
800
|
1675
|
770
|
|
1200
|
615
|
270
|
1200
|
715
|
310
|
1200
|
835
|
370
|
1000
|
1750
|
770
|
|
1500
|
690
|
270
|
1500
|
790
|
310
|
1500
|
910
|
370
|
-
|
-
|
-
|
|
2000
|
840
|
270
|
2000
|
940
|
310
|
2000
|
1060
|
370
|
-
|
-
|
-
|
|
2500
|
690
|
470
|
2500
|
790
|
510
|
2500
|
910
|
570
|
-
|
-
|
-
|
|
3000
|
690
|
470
|
3000
|
790
|
510
|
3000
|
910
|
570
|
-
|
-
|
-
|
|
